电力系统的基本概念



    一、 电力系统的构成

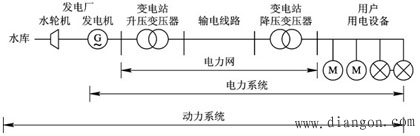

     由发电厂、电力网（变电所和电力线路）和用电设备组成的统一整体。 电力系统的作用是由各个环节分别完成电能的生产、变换、输送分配和消费等任务

     发电厂 概念：生产电能的工厂，把各种天然能源转化电能。
     分类：按发电厂能源取得的方式不同分类（火电、水电、核电、风电）
     变电所　概念：变换电压和交换电能的场所
     组成：变压器及配电装置
     分类：升压和降压变电所
     电力线路
     二、 对电力系统的基本要求
     满足用电需求，保障供给
     保证可靠的持续供电
     保证良好的电能质量
     保证电力系统运行的经济性
     三、电力系统额定电压
     1、额定电压：（铭牌上所标的电压）
     定义：能使受电器（电机、变压器、用电设备）正常工作的电压。
     2、我国额定电压等级
     – 为了使电力工业和电力制造业的生产标准化、统一化、系列化，世界上许多国家和组织都制定了有关额定电压的标准。
     – 我国电力网额定电压等级如下：
     0.22、0.38、3、6、35、（60）、110、220、330、500、750 、1000KV
     3、各种电气设备的额定电压
     因为在输电线路输送负荷电流时必然要产生电压损失，为了保证电网末端的用电设备工作在正常电压下，国家规定：
     （1）电力网及用电设备的额定电压
     用电设备容许的电压偏移一般为5%，沿线电压降落一般为10%，因而要求线路始端电压为额定值的1.05倍，并使末端电压不低于额定值的0.95倍。 可取线路始末两端电压的平均值Uav作为电力网的额定电压。
     （2）发电机额定电压
     发电机通常接于线路始端，因此发电机的额定电压为线路额定电压的1.05倍
     UGN ＝UN（1＋5％）
     例如：线路电压为10KV，则 发电机电压为10.5KV.
     （3）变压器额定电压
     变压器具有发电机和负荷的双重地位，它的一次侧是接受电能的，相当于用电设备；二次侧是送出电能的，相当于发电机。
     变压器一次侧额定电压：
     ①变压器一次侧额定电压取等同于用电设备额定电压；
     ②对于直接和发电机相联的变压器，其一次侧额定电压等于发电机的额定电压，即：U1N＝UGN ＝UN（1＋5％）
     变压器二次侧额定电压：
     ①当距用电设备较近时，取比线路额定电压高5%。
     ②当距用电设备较远时，变压器二次额定电压取比线 路额定电压高10%。
     因变压器二次侧额定电压规定为空载时的电压，高出的10％电压其中有5％用来补偿正常负载时变压器内部阻抗和线路阻抗所造成的损失。
